Below are some common mistakes that occur in both the design and installation of fan systems.

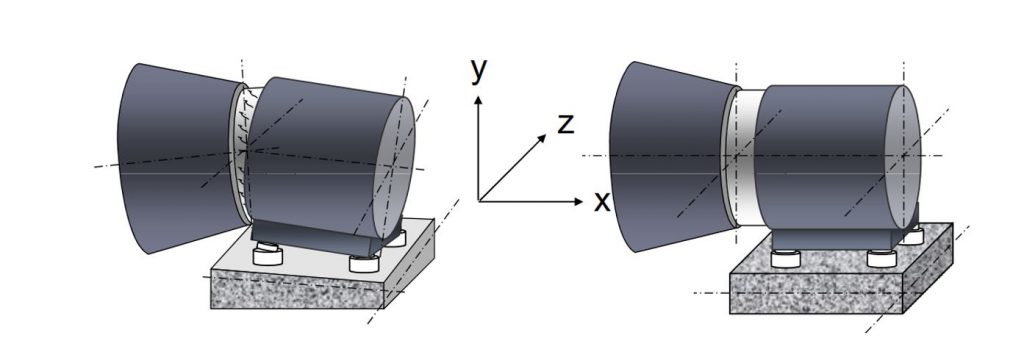

Fan alignment
| Incorrect: | Correct: |
| · Fläkt och fundament är inte linjerat · Flexibla stosar är vridna · Vibrationsdämpare ojämnt belastade | · Fundament och fläkt uppriktade i ALLA 3 plan · Flexibla stosar linjerade · Vibrationsfötter har samma belastning |

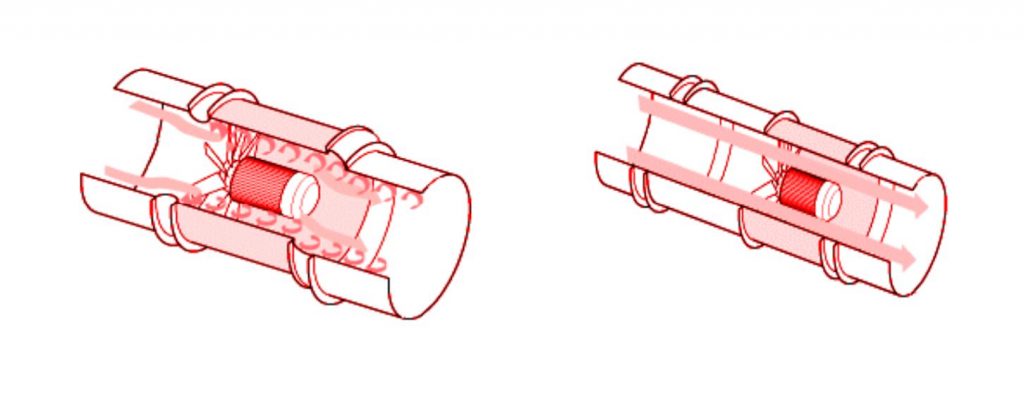

Flexible connections
| Incorrect: | Correct: |
| · Slappt (inlopp) – Olinjerat (utlopp) Leder till turbulens/Stall | · Korrekt installationsavstånd och med styrskena · Lagom spänd och linjerad med rörsystem. Minimerar förluster och risker för turbulens/Stall |

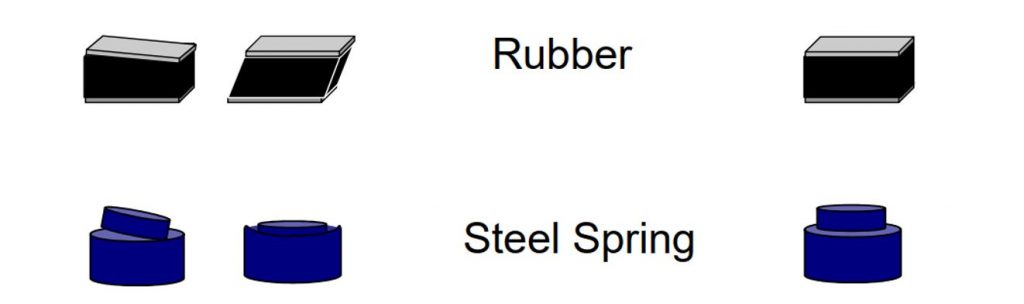

Anti-vibration mounts
| Incorrect: | Correct: |
| · Förvrängning på grund av felmontage Minskad dämpeffekt Minskad livslängd | · Korrekt linjerad 100 % dämpeffekt Maximal livslängd |
Piping
| Incorrect: | Correct: |
| · Onödiga förluster | · Luften undviker onödiga riktningsändringar |
| Incorrect: | Correct: |
| · Skarpa hörn Skapar turbulens Större förluster | · Inga skarpa hörn · Ledskenor i röret Minimerar förluster |
| Incorrect: | Correct: |
| · Böj precis framför/efter fläkten Skapar turbulens och risk för stall | · Ledskenor i röret · Diffusor (1D lång) (D = fläktdiameter) Korrekt avstånd före/efter fläkt ger jämnare flöde |

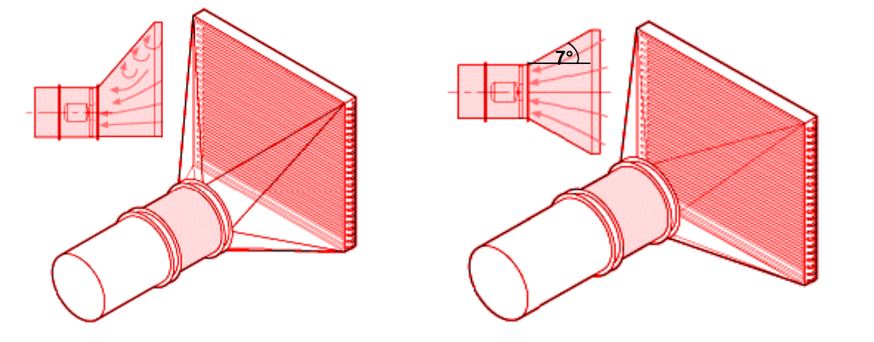

Inlet diffusor
| Incorrect: | Correct: |
| · Asymmetrisk form · För brant diffusorvinkel Leder till onödig turbulens och eventuellt stall | · Symmetrisk form · Låg vinkel (max 7°) |

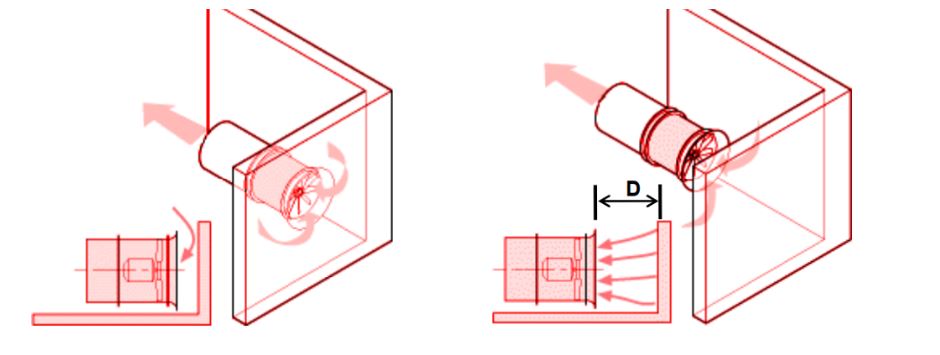

Free inlet
| Incorrect: | Correct: |
| · Blockerat inlopp · Ökat tryckfall (Stall) | · Minimum 1D avstånd (D = Fläktdiameter) · Utrusta alltid fria inlopp med inloppskona för minskade förluster |
Free outlet
| Incorrect: | Correct: |
| · Blockerat utlopp · Ökat tryckfall Leder till onödig turbulens och eventuellt stall | · Minimum 1D avstånd (D = Fläktdiameter) · Utrustas med diffusor Minskat tryckfall |

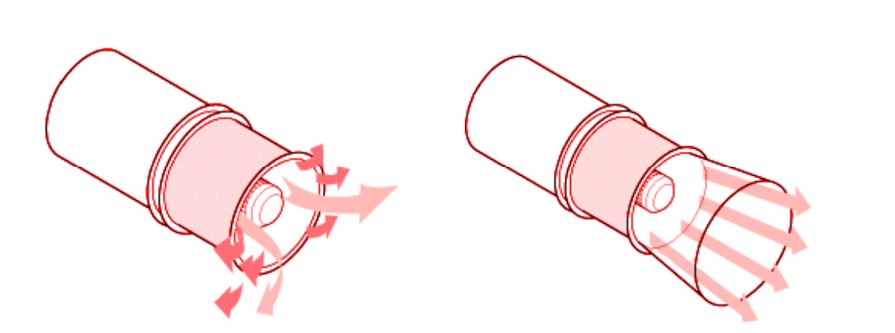

| Incorrect: | Correct: |
| · Ingen diffusor Ökat tryckfall (Högre utloppshastighet Cout) Ökad turbulens (Stall) | · Med diffusor Lägre utloppshastighet Cout) Minskat tryckfall |
Protective grille
| Incorrect: | Correct: |
| · Inget skyddsgaller · Låg säkerhet med snabbt roterande delar Risk för skador på fläkt och personer | · Skyddsgaller samt inloppskona vid inlopp · Minimum ½ D till fläkthjul (D = Fläktdiameter) |
Parallel operation
| Incorrect: | Correct: |
| · Inget avstånd mellan fläktar · Störd fläktdrift (Pulsering) | · Minst 2D mellan fläktar ( D = Fläktdiameter) Ingen störd drift Ingen turbulens |

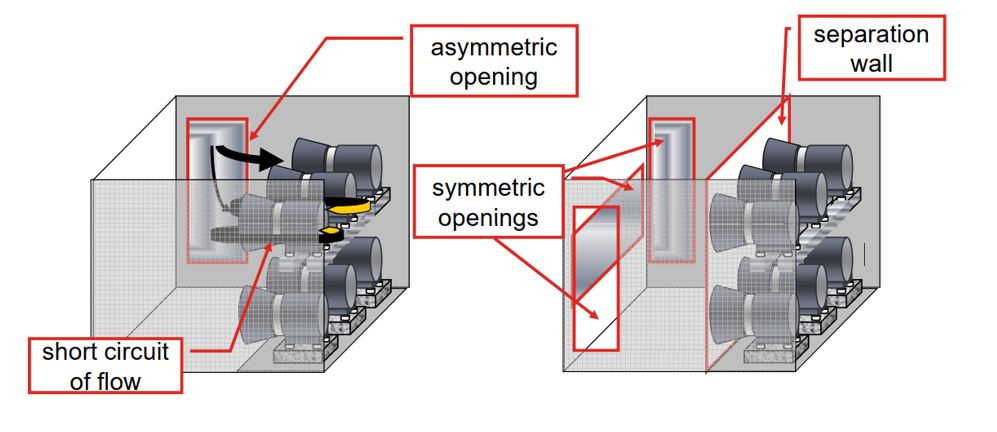

| Incorrect: | Correct: |
| · Kortslutningsflöde runt fläktar · Asymmetrisk öppning Obalanserad fläktprestanda Stall | · Separationsvägg Inget kortslutningsflöde · Symmetriska öppningar |
